12-та 13-та вградена индустриална дънни платки H-ADLP02
Въз основа на основната платформа Intel 12/13 -то поколение
2 SO-DIMM DDR4 слот за разширяване на паметта, поддръжка до 64GB
1 m.2 key-e 2230 интерфейс, разширете Wi-Fi + BT модул
1 M.2 Key-M интерфейс, разширете NVME/SATA адаптивния модул за съхранение
Поддръжка на изход на дисплей HDMI/EDP
1 10/100/1000m Ethernet
Максимално разширяване на 10 USB, 4 com
DC 12/24V захранване
Изпрати запитване

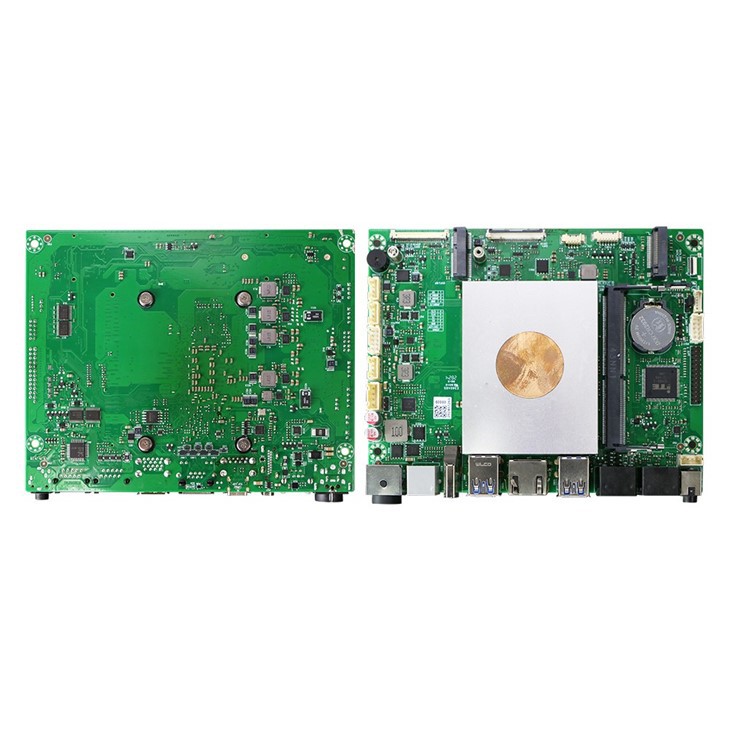

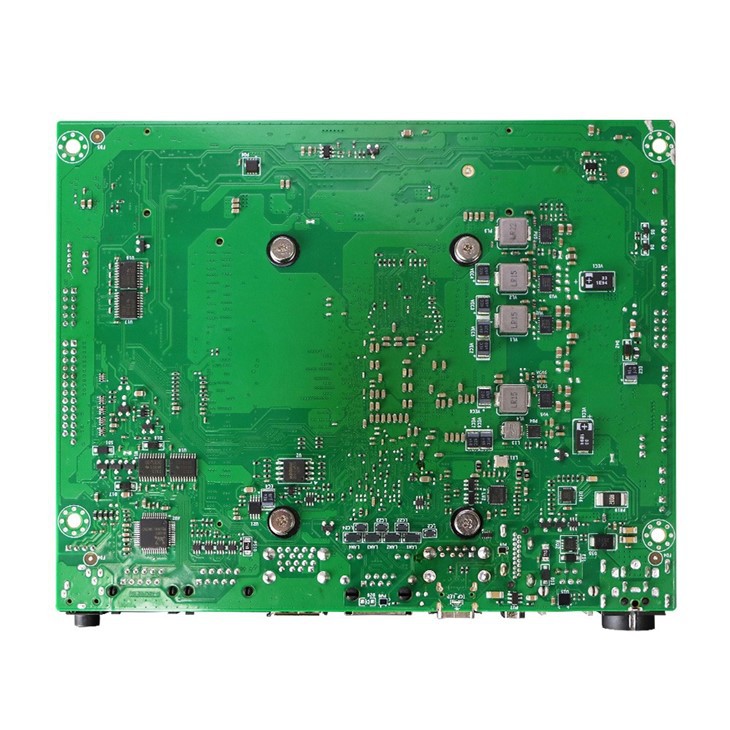

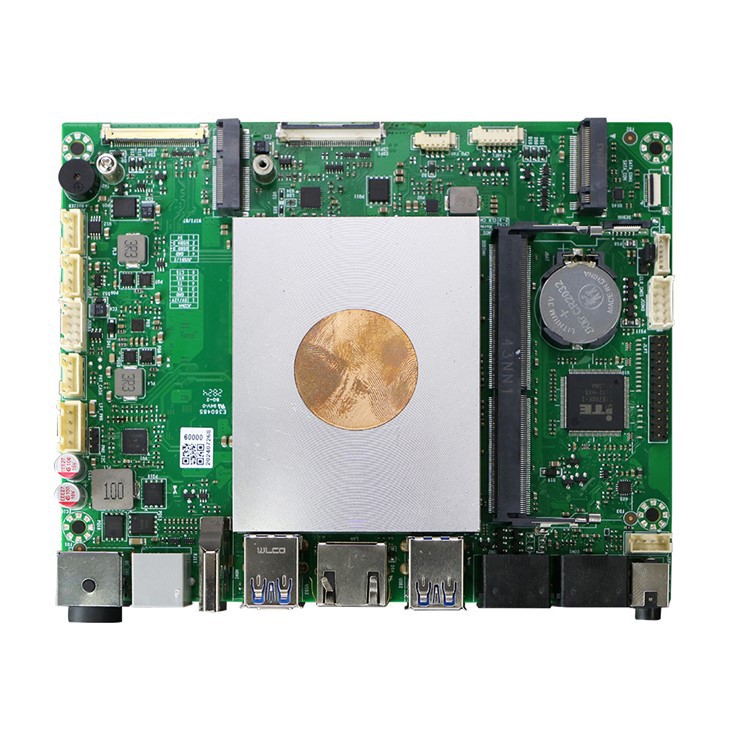

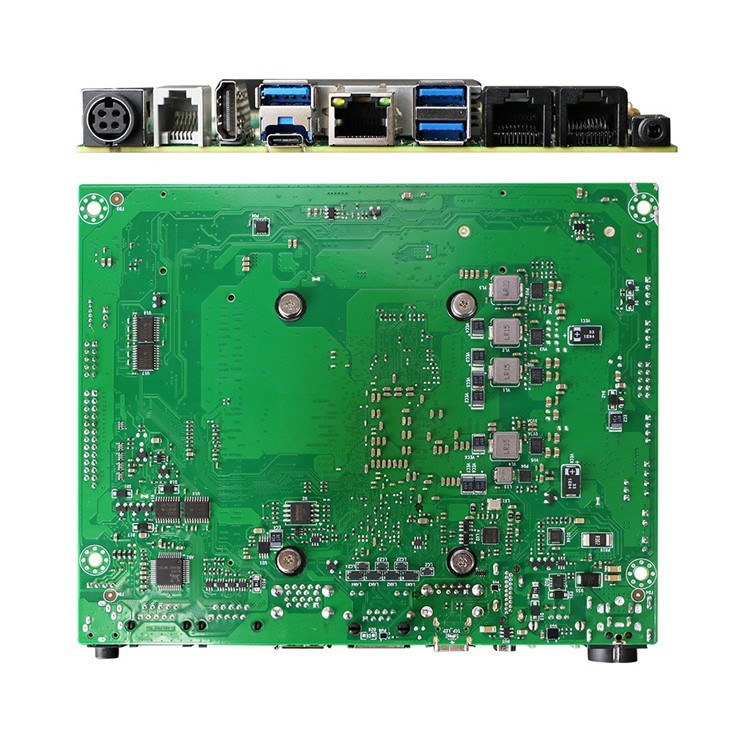

Product Details of12-та 13-та вградена индустриална дънни платки H-ADLP02
Вградените индустриални дънни платки H-ADLP02 разполагат с серията Core-U/P поколение Intel 12/13 поколение. Той поддържа до 32 GB DDR 4 3200 MT/S SO-DIMM памет и включва множество опции за свързаност като HDMI+EDP+EDP за троен дисплей, 4 x USB3.0 или 3x USB 3.0+1 X Type-C, 1 Hsio, 4 Rs 232 Com порта, 1 RJ45 LAN и 2 M.2 SLOTS. Той също така поддържа WAKE на LAN, без дисково насоки и автоматично захранване. Тази дънна платка е подходяща за различни приложения, включително дребно, киоски за самообслужване, машини за всичко в едно и системи за промишлено управление.
H-ADLP02
| Процесор | INTEL® 12 -ти/13 -ти елхов езеро/процесор на езерото Raptor (поддържа серия U/P) |
| Чипсет | Intel Soc |
| Дисплей контролер | Intel CPU интегриран UHD дисплей контролер |
| Порт на дисплея | HD+EDP+EDP поддръжка на троен дисплей HDI MAX резолюция 4096x2160@30hz EDP Max Резолюция 1920*1080@60Hz |
| Памет | 1*DDR4 RAM слот, Max 32 GB |
| Съхранение | 1xSata3.0, 1xm .2 2242/2280 интерфейс поддържа SSD със SATA/NVME |
| Аудио | Задният IO поддържа MIC-in/Line-Out с две в едно, поддържа двуканален 2W/8Ω, 3W/4Ω захранване и изход на усилвателя |
| Лан | 1xrj45 Gigabit Ethernet порт RTL8111H |
| USB | Заден IO: 4 x USB3.0 (двоен слой USB 3.0 Тип-А) или 3x USB 3.0+1 x Type-C На борда: 1x 2*5pin вафла, 2x 1*1pin вафла, EDP1, EDP2 интерфейс вграден 3 USB2.0 интерфейси, общо 11 USB могат да бъдат разширени |
| Паралелен порт | 1 Lpt 2*13pin Header Carroval Port |
| Com |
4 RS232 серийни порта |
| Автобус за разширяване | 1 M.2 Key-M (SATA/PCIE x2 адаптивен) 1 m.2 key-e (pcie x 1+ usb2.0 сигнал) |
| Други пристанища | 1x f_panel, 1x sata_conn (fpc), 1x cpu_fan, 1x prt_cash |
| Температура и влажност | Температура и влажност на съхранението: -20 ~ 75 градуса 10%~ 90%, некондензиране Работна температура и влажност: 0 ~ 60 градуса 10%~ 90%, некондензиране |
| Операционна система | Windows 10/11, Linux |
| BIOS | AMI UEFI BIOS |
| Друга функция | Гледайте куче, без стартиране на диска, събуждане на мрежата, захранване, стартиране на време |
| Захранване | DC-in 12V |
| Размер на печатни платки | 151 мм*120 мм (l*w) |
| Модел | Процесор | LVDS | EDP | Hd | VGA | Лан | USB | Com | M.2 | Type-C | |
| 3.0 | 2.0 | ||||||||||
| HN-1215D14-2E | 1215U |
/
|
2
|
1 | / | 1 | 4 | 7 | 4 | 2 | / |
| HN-1235D14-2E | 1235u |
/
|
2
|
1 | / | 1 | 4 | 7 | 4 | 2 | / |
| HN-1315D14-2E | 1315u |
/
|
2
|
1 | / | 1 | 4 | 7 | 4 | 2 | / |
| HN-1215D14-T2E | 1215U | / |
2
|
1 | / | 1 | 3 | 7 | 4 | 2 | 1 |
| HN-1235D14-T2E | 1235u |
/
|
2
|
1 | / | 1 | 3 | 7 | 4 | 2 | 1 |
| HN-1315D14-T2E | 1315u | / |
2
|
1 | / | 1 | 3 | 7 | 4 | 2 | 1 |
